◆產品用途

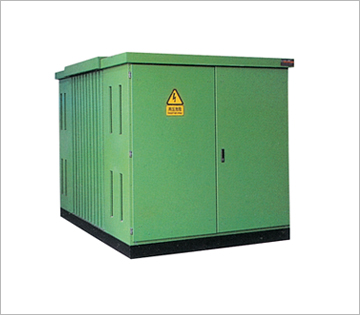

組合（箱式）變電站系三相交流50Hz，6-35KV的戶內外組合式變配電成套裝置。產品以合理的設計手段，使高壓開關設備、變壓器、低壓電器元件有機地組合在一個或幾個箱體內，該產品可適用于城市的生活小區、工礦企業、礦山、油田、碼頭、機場。也可以作為各種建設工地的臨時性供電設備。
◆產品結構
1電站骨架結構采用槽鋼及角鋼制造，有較高的機械強度，外殼采用鋁合金板等材料制造，表面光滑平整，產品美觀大方，且具有較好的防腐性能。
2變電站各室之間均用隔板隔成獨立的小室。
3頂蓋為雙層結構，以防止熱輻射。
4變壓器頂部裝有排風扇，自動控制變壓器室溫度，增加空氣對流降低室溫。
5為T(mén)便于監視的檢修，變壓器室、低壓室和高壓室均設有照明裝置，由門控制其開關。
6變電站可轉動的連接部分均采用橡膠帶密封，有較好的防潮能力。
◆正常使用環境條件
1海拔不超過1000M；
2周?chē)諝鉁囟壬舷?40℃下限-25℃；
3戶外內風速不超過35M/S；
4相對溫度日平均值不大于95%（25℃時）；月平均值不大于90%（25℃時）；
5無經常性劇烈振動的沖撞；
6沒有水災，爆炸危險和嚴重污穢，化學腐蝕的場所。
◆技術參數
低壓開關柜技術數據
主開關采用HLA、HNB、DZX10、DW15、ME等、分路開關選用DZX10、DZ20等。
|
型號 |
額定電流A |
脫扣器額定電流A |
通斷能力KA |
|
220 |
380 |
|
HLA-600 |
600 |
250,300,350,400,500,600 |
20 |
35 |
|
HNB-1200 |
1200 |
700,800,900,1000,1200 |
20 |
50 |
|
DZX10-100 |
100 |
25,30,40,50,63,80,100 |
___ |
30 |
|
DZX10-200 |
200 |
100,120,140,170,200 |
___ |
40 |
|
DZX10-630 |
630 |
200,250,300,350,400,500,630 |
___ |
60 |
|
DW15-200 |
200 |
100,160,200 |
___ |
20 |
|
DW15-400 |
400 |
200,315,400 |
___ |
25 |
|
DW15-630 |
630 |
315,400,630 |
___ |
30 |
|
DW15-1000 |
1000 |
630,800,1000 |
___ |
40 |
|
DW15-1600 |
1600 |
1600 |
___ |
40 |
|
DW15-2500 |
2500 |
1600,2000,2500 |
___ |
60 |
|
ME630-2500 |
630-2500 |
630,800,1000,1250,1600,2000,2500 |
___ |
105-130 |
高壓斷路器技術數據
|
型號 |
額定電壓(KV) |
額定電流(A) |
額定短路開斷電流(KA) |
|
ZN-35C或LN-35C或SN10-35 |
35 |
1250,1600 |
20、25、31.5 |
|
ZN-10或LN-10或SN10-10 |
10 |
1250,1600 |
25、31.5、40 |
高壓負荷開關技術數據
|
型號 |
額定電壓(KV) |
額定電流(A) |
|
FN5-10 |
10 |
400,630 |
|
FN16-10 |
10 |
630 |
變壓器技術數據
|
型號 |
額定電壓(KV) |
變比(KV/KV) |
容量(KVA) |
|
SZ7、SC8、S7 |
35 |
35/0.4～10 |
200～25000 |
|
BS7、S7、SC8 |
10 |
10/0.4 |
50～2500 |
電流互感器技術數據
|
型號 |
額定一次電流（A） |
額定二次電流（A） |
準確級次 |
10%倍數不小于 |
二次負荷（VA） |
|
LCZ-35 |
50～800 |
5 |
0.5/3 |
10 |
50 |
|
LZJC-10 |
200～1600 |
5 |
0.5/C |
|
|
|
LMZ-0.66 |
50～150 |
5 |
|
|
|
電壓互感器技術數據
|
型號 |
額定電壓(V) |
額定容量(VA) |
最大容量(VA) |
|
一次 |
二次 |
輔助二次 |
0.5級 |
1級 |
3級 |
|
JDJ2-35 |
35000 |
100 |
---- |
150 |
250 |
500 |
1000 |
|
JDJJ2-35 |
35000/√3 |
100/√3 |
100/√3 |
150 |
250 |
500 |
1000 |
|
FDZJ-10 |
10000/√3 |
100/√3 |
100/√3 |
50 |
80 |
200 |
400 |
避雷器技術數據
|
型號 |
額定電壓(KV) |
殘壓峰值(KV) |
|
Y5W1-41/134 |
41 |
134 |
|
Y5W-12.7/50 |
10 |
50 |
|
